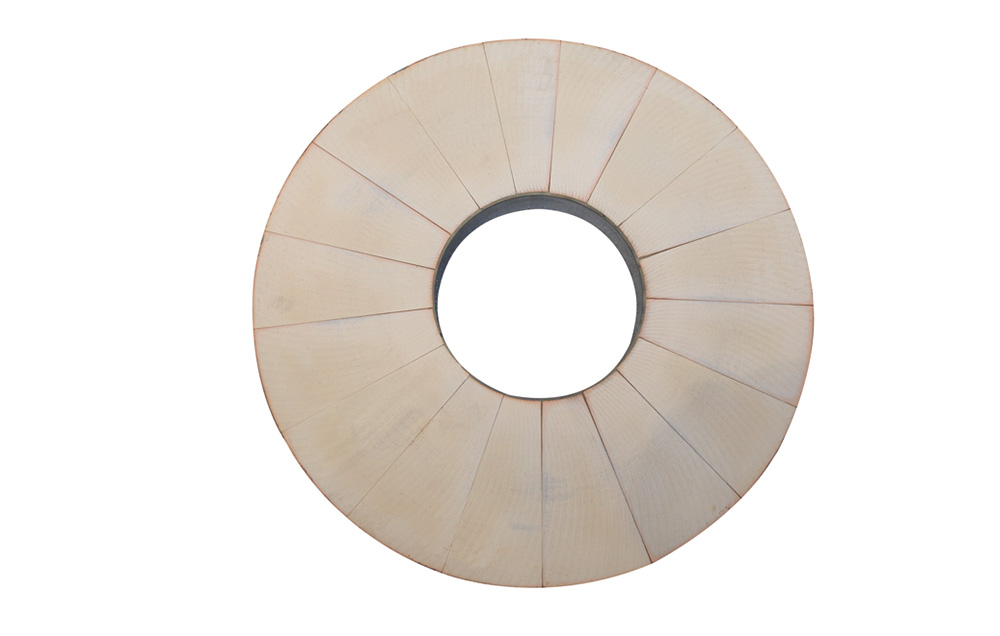

陶瓷划线平板的高研磨性和长寿命提高了品质和生产性,进一步加强客户的竞争力。

高品质
陶瓷划线平板使用固定磨料颗粒,因此精密度高,研磨量双面均衡(通过分别调节上下速度可以调节研磨量),可以进行无缝隙加工。另外,加工的产品具有再现性的表面轮廓。

稳定性
产品对有空或槽的加工物也没有冲击。

划线平板超出想象的长寿命
加工次数越多轮的寿命越短。SYD的陶瓷划线平板的研磨性高,划线平板寿命长。

节约费用和时间
加工时间比现有的树脂粘合剂金刚石的球状划线平板快5倍。
另外,加工后,无需多阶段的复合超声波烫洗机,也能进行一般洗涤。

干净的作业环境
由于不使用研磨剂,因此可以保持作业状态清洁。

可作用的金刚石和CBN粒度
: #80 ~ #30,000

作用范围广
可以加工包括钢铁在内的大部分材质。

大小
: 最大为ø2500

陶瓷金刚石和CBN划线平板的使用

适用范围: SYD陶瓷金刚石和CBN划线平板可以加工包括钢铁在内的大部分材质。

金属 : 铸铁, 工具钢= SKS, SUS, 模具刚, SKD, 构造型合金钢 = 碳素钢S-C, SCM, SNCM, 轴承钢, 硬质合金
陶瓷类 : 氧化铝、硅、碳化物 氧化锆、碳化硼 玻璃产品(蓝宝石) 石英
铁素体 氧化铝 铜、黄铜

CBN使质素和硼起反应制造的氮化硼(BN),它是硼化物的一种。由于它像金刚石一样拥有立方结晶结构,因此也被称之为立方氮化硼(CBN:cubic boron nitride)。
硬度虽然不如金刚石,但是金刚石在空气中从600~700℃开始被氧化,因此具有被磨损的缺点。但是,CBN在1,370℃的高温下也不被氧化,另外,由于它不与铁进行反应,即使具备几乎不被磨损的优点。
因此,陶瓷金刚石划线平板主要用于加工钢铁等非热处理产品,陶瓷CBN划线平板则主要用于加工非铁和热处理产品。


与研磨材料类型进行比较

分类 现有方法(研磨方法) SYD陶瓷划线平板
洗涤方法 超声波烫洗机
普通洗涤(用水进行加工,因此洗涤工序非常简单)
污泥处理费用
特点
- 作业时间长。
- 生产性低
- 虽然初期投资费用小,但是维修费用非常多。
- 作业环境不整洁。
- 清扫费、污泥处理费用等非经济性投资多。
- 质量、精密度下降。
- 作业时间短。
- 生产性高。
- 虽然初期投资费用稍高,但是维修费用非常小。
- 作业环境整洁,提高生产性。
- 从根本解决环境问题,无需进行非经济性投资。
- 质量、精密度优秀。
